睿动移动传感器 LRM1075/00, LRM1085/00
发布时间:2012-05-22           浏览量:4195 次

安装视频:http://v.youku.com/v_show/id_XMTM1NjA1MjIxNg==.html?firsttime=105&from=y1.4-2

产品描述:
飞利浦睿动移动传感器是一种带有内置开关的移动探测器。当房间或区域内的人全部离开后,它会自动关闭此房间或区域内的照明,节能高达30%,降低了营运成本,大大提高了用户的投资回报率。它的最大负载为6A,可控制面积在20平方米左右的办公区域。
可分离的电源连接模块,便于在天花板上安装。
睿动移动传感器系列包括:
LRM1075 普通版移动传感器
LRM1085 高级版移动传感器
LRH1070 安装盒

产品应用:

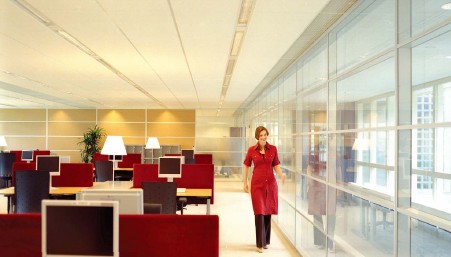

飞利浦睿动移动传感器适于办公室及类似场所的应用,包括卫生间、储藏室等。最适宜嵌入式天花板安装,安装高度在2.5至3.5米之间。采用表面安装盒也可以进行表面安装,可以隐藏接线,也可以选择表面安装导管。
高级版传感器可以并联(最多10个)以增加控制面积,如开放式办公室。而且允许使用不同的电源组,甚至是不同的电源箱。

技术参数:
环境条件
贮藏条件 温度 -20..+70℃
相对湿度 20%至90%;无冷凝

工作条件
温度 +5..+50℃
相对湿度 20%至90%;无冷凝
电源输入
电压 220VAC+/10%;50/60Hz
最大负载 6A (1380VA) 任意负载
连接器螺丝端子 MRT3P7.62-3VE或GMVSTBW2.5/3-ST-7.62
最大线径 1.5..2.5mm²
电源配电系统 TN-S,最大16A,中性接地

功耗
待机 1.2W
最大 1.2W

并联接口
最大 10个高级版本并联SELV信号,最大5V任意拓扑布线
极性 有+/-要求
连接器型号螺丝端口CPF5.08-3VE 或 MSTB2.5/2-ST-5.08
最大线径 1.5..2.5mm²
最长长度 100米

LED指示灯红色LED
开关延时 1..30分钟
光照水平 250..1000Lux (30%反射)
检测范围见图

分类 1类
污染 2度
过压分类III
许可产品符合欧洲有关标准 (CE)

防护等级 IP20
阻燃性 UL94 V-0
灼热丝测试 960℃/5S
双层保温隔热(4kV)电源和SELV之间
EMC
符合 IEC (EN) 60669-2-1
抗扰度 IEC (EN) 61547
辐射 IEC (EN) 55015和IEC (EN) 55022,B类
重量 0.2公斤

包装参数
型号              盒子尺寸     数量       材质   净重     毛重
                    (mm)                         (Kg)

LRM1075小盒       105×95×58      1      纸板   0.12     0.15
LRM1075外箱       400×300×300    42     纸板   5        5.6
LRM1085小盒       105×95×58      1      纸板   0.12     0.15
LRM1085外箱       400×300×300    42     纸板   5        5.6
LRM1070小盒       105×95×58      1      纸板   0.044    0.07
LRM1070外箱       400×300×300    42     纸板   1.8      2.4
订购参数
型号                                     起订量          订购号码
LRM 1075/00 Sensor MOV DET ST CH           1           9137 003 44670
LRM 1085/00 Sensor MOV DET ST IR CH        1           9137 003 44770
LRH 1070/00 Ceiling box                    1           9137 003 28003

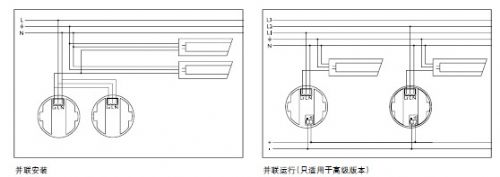

并联运行:
并联运行可扩展移动传感器的覆盖面积,有两种方式:并联安装或使用高级版本移动传感器并联。并联安装的局限在于最大负载6A,并且只适合于一个电源组。LRM1085用一个总线信号来通知其它单元区域内有人,每一个单元均可负载6A,并使用若干电源组。在不同的单元之间,若关闭照明时,可能会有短暂延时出现。为睿动移动传感器选择安装位置时,应避免明显的冷点,防止出现冷凝。

日光控制:
日光控制优先如果有足够的日光,日光超控功能可防止照明的启动,此功能要求从OFF位置拨动开关,来设定所需的光照水平。如果要关闭此功能,则拨回到OFF处。

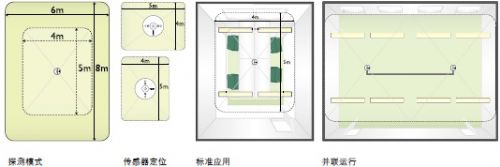

睿动移动传感器的探测模式(见图):
对于小范围移动,如文案工作,其探测范围为4米×5米,对于较大范围移动,如行走,其探测范围为6米×8米

功能(两个版本均具备):
自动控制
当探测到室内有人时,移动传感器自动开启照明系统;在所有人离开后,自动关闭照明系统(可设置延迟时间为1~30分钟)。
日光控制优先
为了进一步节能,当日光充足时,可以阻止自动开启照明系统。特性(两个版本均具备):
智能定时器
如果在关闭照明后很短的时间内探测器探测到移动,智能定时器能够将延迟时间自动延长10分钟假定该区域仍在使用中,但只有很小的移动。
挡板
睿动移动传感器带有1个360°可伸缩挡板,用于避开某些区域,例如与传感器控制区相邻的走廊。

安装:

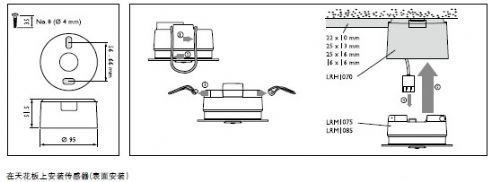

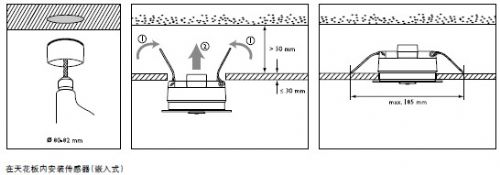

传感器有两种安装方式:天花板嵌入式安装或利用安装盒进行表面安装。
安装盒(LRH1070)有一个电缆管的分接端口及一个分接中心件。
为睿动移动传感器选择安装位置时,应避免明显的冷点,防止出现冷凝。
